LT-2211A
Высокоэффективный лазер на кристаллах Al2O3 :Ti3+

LT- 2211А открывает серию мощных твердотельных преобразователей излучения YAG (ILF):Nd3+ лазеров с модулированной добротностью в перестраиваемое узкополосное излучение ближней ИК, УФ и видимой области спектра.

Выполненный по принципу МОРА - узкополосный маломощный задающий генератор (МО) + высокоэффективный двухпроходный усилитель (РА), LT- 2211А удачно сочетает все достоинства LT- 2211 (МО) с высокой выходной энергией, обеспечиваемой усилителем (РА).

Оригинальная система разделения излучения накачки позволяет оптимизировать интенсивности возбуждения задающего генератора и усилителя для конкретного лазера накачки. В отличие от большинства лазеров на Al2O3 :Ti3+ LT- 2211А может использоваться с любой ориентацией плоскости поляризации излучения лазера накачки.







Преобразователь может комплектоваться внутрирезонаторным эталоном Фабри - Перо для сужения линии генерации, а также дополнительными приставками-преобразователями выходного излучения в излучение 2, 3 и 4 гармоник.

По требованию заказчика LT – 2211А поставляется, как с ручной перестройкой длины волны генерации, так и с управлением длиной волны от персонального компьютера.

LT-2211А, может использоваться, как с лазерами накачки производства ЛОТИС ТИИ (LS-2137, LS-2147), так и с лазерами накачки других производителей, имеющими следующие параметры:

Длина волны, нм                                                                            523-532

Энергия импульса, мДж                                                                300-600

Длительность импульса, нс                                                               8-50

Максимальная частота повторения импульсов, Гц                           50

Максимальный диаметр пучка накачки, мм                                      10

Поляризация                                                                          линейная, произвольная

LT-2211N (новая улучшенная модель), LT-2212
LT-2214, LT-2215
LT-2214-PC, LT-2215-PC
LT-2215-OPG
LS-2145OPO
LS-2149-LT

Технические параметры

LT-2211A

Активная среда

"тикор" (Al2O3:Ti3+)

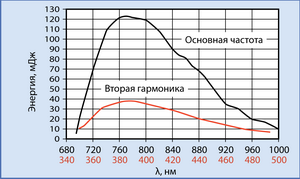

Область перестройки, нм

Основной частоты

690-950

Второй гармоники

350-475*

Третьей гармоники

230-320*

Четвёртой гармоники

210-240*

Ширина линии генерации, нм

0.2 (0.02)**

Эффективность преобразования излучения накачки
(в максимуме перестроечной кривой), %

Основной частоты

20

Второй гармоники

7

Расходимость выходного излучения, мрад

энергетическая по уровню 0,86

≤1.5

Поляризация

на Основной Частоте

Линейная горизонтальная

на Второй Гармонике

Линейная вертикальная

Размеры ДxШxВ, мм

LT-2211A

470x260x90

Блок управления LT-2211A-PC

256x257x111

HG-STF

498x236x130

Длительность импульса (τ0.5), нс

8-25

*Генератор гармоник доступен отдельным модулем
**С внутрирезонаторным эталоном Фабри-Перо
